Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Viraj boyutu: | 3-110 | Viraj açısı: | 0-180degree |
|---|---|---|---|
| Viraj Yarıçapı: | 10D'ye kadar | Viraj malzemesi: | CS SS |
| Isıtma gücü: | 6kw | Standart: | CE ISO |
| Kontrol sistemi: | istihbarat sistemi | Ayarlama cihazı: | Orta Frekans |
| Özelleştirme: | E-posta iletişim | ||
| Vurgulamak: | Ağır Kalibre hidrolik boru bükme,10D Hidrolik Boru Bükme Makinesi,6KW Hidrolik Boru Bükme Makinesi |
||

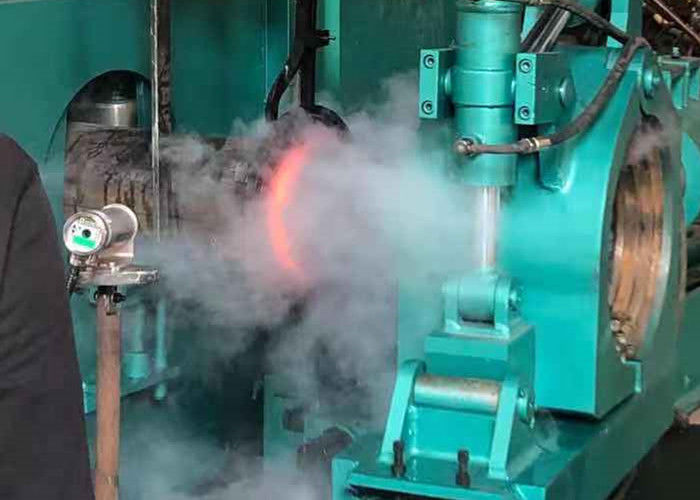

Ağır Kalibre Orta Frekans Isıtma Hidrolik Boru Bükme Makinesi
Makine içeriği:
PLC:
Otomatik çalışma, kullanımı kolay, hızlı verimlilik ve tüm boru bükücünün çalışması için işçilikten tasarruf sağlar.Herhangi bir dil sitesini destekleyin.
Vites kolu:
2D-10D'den daha fazla bükülme yarıçapı elde etmek için uzun yerleşim tasarımı. Merkez Ekseni, çeşitli bükülme yarıçaplarını ölçmek için önemli bir konumdur. Parçalar, PLC sistemleri ile koordine edildiğinde hassas çalışma elde etmek için döküm ve işlemedir.
Destek panosu:
Özellikle haddeleme iş parçası için güçlü levha kaynaklı.Zımbalama trafosunun destekçisi.
İtme tahtası:
İş parçasını kelepçeleyin ve sabitleyin, makine çalışması sırasında iş parçasını sürün veya geri dönün. Farklı çaptaki iş parçasının çelik tamponlarla sabitlenmesi İtme panosuna eklenir ve kilitlenir.
Soğutma kulesi:
İyi marka soğutma kulesi, makine çalışırken yeterli soğutma suyu akışı sağlar.
Yüksek kalitede tedarik ediyoruz Petrol Boru Hatları ve Profil Çelik İçin Ss Cs Çelik Sıcak Boru Bükme MakinesiMalezya pazarı için indüksiyonlu ısıtma borusu bükme makinesi.
Mekanik tasarım:
Solidworks ve FEA Yazılım tasarımı.
Kontrol sistemi:
SIEMENS PLC HMI SCADA.
Hidrolik sistem:
Solidworks
İndüksiyonlu Isıtma Sistemi
IGBT veya SCR.
7 × 24 Saat Servis Sonrası
| Maksimum boyut | Modeli | Isıtma gücü | Silindir kapasitesi | Kalınlık |
| 6 ” | HİG-159 | 200KW | ID140 ODΦ168 | 5-20 |
| 8 ” | HYG-219 | 200KW | ID140 ODΦ168 | 5-20 |
| 12 ” | HYG-325 | 250KW | ID180 ODΦ219 | 5-20 |
| 16 ” | HYG-426 | 350KW | ID180 ODΦ219 | 5-20 |
| 20 ” | HYG-530 | 400KW | ID180 ODΦ219 | 5-20 |
| 24 ” | HYG-630 | 500KW | IDΦ200 ODΦ245 | 5-20 |
| 28 ” | HYG-720 | 600KW | IDΦ200 ODΦ245 | 5-20 |
| 32 ” | HYG-813 | 800KW | ID220 ODΦ273 | 5-20 |
| 36 ” | HYG-914 | 800KW | ID250 ODΦ299 | 5-20 |
| 48 ” | HYG-1220 | 1000KW | ID280 ODΦ325 | 5-20 |
| 56 ” | HYG-1420 | 1000KW | ID280 ODΦ325 | 5-20 |
| 60 ” | HYG-1520 | 1000KW | ID280 ODΦ325 | 5-20 |
| 64 ” | HYG-1620 | 1000KW | ID320 ODΦ377 | 5-20 |
Teknik parametrelerin bükülmesi:
1. Ekipmanın bükme borusu ham çelik boruyu benimser: dikişsiz çelik boru, düz dikiş kaynaklı boru veya spiral kaynaklı boru.
2. Bükülmenin bükülme yarıçapı 2,5d'den büyük olmalıdır (2,5D'nin altında dirsek itme teknolojisi ile üretilmiştir) ve bükülme Açısı programlama yoluyla akıllıca kontrol edilmelidir (bükülme açısı, isteğe bağlı olarak ihtiyaçlara göre belirli bir aralık).
3, dirsek ve duvar kalınlığı aralığının çapını itin: çap 89 ~ 1420 mm, duvar kalınlığı: 5 ~ 120 mm (ekipmanın bölüm tasarımı ve üretimi).
4. Ana yağ silindirinin stroku, (kullanıcı tarafından sağlanan) dirseğin maksimum çapına ve maksimum bükülme yarıçapına göre belirlenir.
